Šīs caurules sastāv no99,9% vara, piedāvājotaugsta siltumvadītspējaunizturība pret koroziju.
Fosfora{0}}deoksidēta vara caurules (C12200)ir izgatavoti no 99,9% tīra vara, kas deoksidēts ar fosforu, lai uzlabotu siltumvadītspēju un izturību pret koroziju. Tas padara tos ideāli piemērotussiltummaiņu pielietojumi, jo īpaši, ja ir iesaistīts ūdens vai tvaiks.
Šīs caurules ir pazīstamas ar savu izturību un metināmību, un tās ir labākā izvēle cukura rafinēšanas rūpnīcās, kur tās plaši izmanto kondensatoros un iztvaicētājos, kā arī saldēšanas nozarē, kur tām ir galvenā loma efektīvā siltuma pārnesē dzesēšanas sistēmās. (GNEE piegādā šīs caurules šādiem lietojumiem.)
Šīs caurules ir būtiskas, lai efektīvi pārnestu siltumu no tvaika uz ūdeni vai gaisu, padarot tās par vēlamo izvēli nozarēs, kurās nepieciešami uzticami un izturīgi siltuma pārneses risinājumi.
Lietojumprogrammas
C12200 vara caurules parasti izmanto:
Rūpnieciskie siltummaiņi, kondensatori un iztvaicētāji
HVAC sistēmas un saldēšanas iekārtas
Ūdens sildītāji un saules siltuma paneļi
Tvaika-uz-ūdeni un tvaika-uz-gaisa siltuma pārneses sistēmas
Vispārīgi cauruļvadi un šķidruma sadale pret koroziju{0}}jutīgās instalācijās
Galvenās priekšrocības
| Ieguvums | Apraksts |
|---|---|
| Lieliska siltumvadītspēja | Nodrošina ātru un efektīvu siltuma apmaiņu arminimāls enerģijas zudums. |
| Augsta izturība pret koroziju | Piemērots lietošanai saldūdenī un viegli agresīvā vidē. |
| Vienkārša izgatavošana un savienošana | Atbalstalodēšana, metināšana un lodēšanaefektīvai montāžai. |
| Pierādīta uzticamība | Uzstājas zemaugsts{0}spiediens un augsta{1}}temperatūra. |
| Ilgs kalpošanas laiks | Saglabā strukturālo un siltuma veiktspēju vairāku gadu garumā. |
| Atbilstība standartiem | SanākASTM B75, B111, B395unASME SB111, SB395specifikācijas. |
Tehniskās specifikācijas
| Parametrs | Sīkāka informācija |
|---|---|
| UNS Nr. | C12200 — BSI Nr. C107 — ISO nosaukums Cu-DHP |
| Ķīmiskais sastāvs | Cu 99,9% / P 0.015% ~ 0.040% |
| ASTM specifikācija | B 75, B 111, B 395 |
| ASME specifikācija | SB 111, SB 395 |
| Kopīgas lietojumprogrammas | Rūpnieciskie siltummaiņi, kondensatori, iztvaicētāji; HVAC sistēmas, ūdens sildītāji, saules paneļi |
| Temperatūra | H55 (viegli vilkts) / H80 (ciets) / O61 (atkausēts) |
Rekvizīti un metrika
| Īpašums | Metrika | angļu valoda |
|---|---|---|
| Blīvums | 8,94 g/cm³ | 0,323 mārciņas/in³ |
| Stiepes izturība | 221 ~ 379 MPa | 32 ~ 55 ksi |
| Ražas spēks | 69 ~ 345 MPa | 10 ~ 50 ksi |
| CTE, lineāra | 17,7 × 10⁻⁶/ grāds @ 20–300 grādi | 9,8 × 10⁻⁶/ F @ 70–570 grādi F |
| Īpatnējā siltuma jauda | 0,0920 cal/g- grādi @ 20 grādi | 0,0920 BTU/lb- grāds F @ 70 grādos F |
| Siltumvadītspēja | 339 W/m-K @ 20 grādi | 196 BTU/ft²/ft/h/ F @ 70 F |
| Kušanas punkts | 1083 grādi | 1981 grāds F |
FAQ
1. Kāda ir atšķirība starp C12200 un C11000 vara?
C12200 (DHP varš) satur nelielu daudzumu fosfora (0,015-0,040%) deoksidācijai, kas padara topiemērots metināšanai un lodēšanai. C11000 (ETP vara) ir augstāka elektriskā vadītspēja, taču tā irnav ieteicams metināšanaijo tā skābekļa saturs var izraisīt trauslumu, pakļaujoties ūdeņraža iedarbībai.
2. Kādas ir līdzvērtīgas C12200 vara caurules specifikācijas?
C12200 ir līdzvērtīgsBSI Nr. C107(Lielbritānijas standarts),ISO nosaukums Cu-DHP, unDIN 2.0090. Tā arī sanākASTM B75, B111, B395unASME SB111, SB395specifikācijas.
3. Vai C12200 vara cauruli var metināt?
Jā, C12200 ir īpaši izstrādāts metināšanai.Fosfora deoksidācija atdala skābekli no vara, novēršot ūdeņraža trauslumu. To var metināt, izmantojotTIG (GTAW) un MIG (GMAW)procesus, kā arī atbalstalodēšana un lodēšana.
4. Kāda ir C12200 vara caurules siltumvadītspēja?
C12200 siltumvadītspēja ir339 W/m-K 20 grādos(196 BTU/ft²/ft/h/ F pie 70 F). Lai gan tas ir nedaudz zemāks par tīru varu (C11000 pie ~391 W/m-K), tas joprojām nodrošinalieliska siltuma pārnesesiltummaiņiem un HVAC lietojumiem.
5. Kādas rūdīšanas iespējas ir pieejamas C12200 vara caurulei?
C12200 ir pieejams trīs kategorijās:O61 (rūdīts/mīksts)– locīšanai un lāpīšanai;H55 (gaiši zīmēts)– mērens spēks;H80 (grūti zīmēts)– maksimālā izturība taisnām caurulēm.
6. Vai C12200 ir piemērots lietošanai jūrā vai sālsūdenī?
C12200 irlaba izturība pret koroziju saldūdenī, bet priekšsālsūdens vai jūras vidē, ieteicams lietotC70600 (90/10 vara-niķelis)vaiC71500 (70/30 vara-niķelis), kas nodrošina izcilu izturību pret jūras ūdens koroziju un bioloģisko piesārņojumu.
7. Kurās nozarēs parasti tiek izmantotas C12200 DHP vara caurules?
C12200 caurules tiek plaši izmantotas:cukura rafinēšanas rūpnīcas(kondensatori un iztvaicētāji),HVAC un saldēšana(dzesēšanas sistēmas),elektroenerģijas ražošana(tvaika-uz-ūdens siltummaiņi),saules siltuma sistēmas, unūdens sildītāji.
8. Kāda ir C12200 vara caurules tecēšanas robeža atkausētā stāvoklī?
Inrūdīts (O61) rūdījums, C12200 tecēšanas robeža ir aptuveni69 MPa (10 ksi). Ingrūti zīmēts (H80) temperaments, tecēšanas robeža var sasniegt līdz345 MPa (50 ksi).
9. Vai C12200 vara cauruli var izmantot augstas temperatūras{2}}?
Jā, C12200 labi darbojas paaugstinātā temperatūrā.Tā kušanas temperatūra ir1083 grādi (1981 grāds F). Nepārtrauktai apkalpošanai tas var darboties līdz~300 grādibez būtiskiem mehānisko īpašību zudumiem. Augstākām temperatūrām var apsvērt citus sakausējumus.
10. Kā C12200 atšķiras no C12200T? Vai ir kāda atšķirība?
C12200 un C12200T ir viens un tas pats materiāls.Dažos piegādātāju katalogos "T" dažreiz norāda "caurules" formu. Abi attiecas uz vienu un to pašu UNS apzīmējumu fosfora -deoksidētam varam arvienādas ķīmiskās un mehāniskās prasības.
11. Kāds ir C12200 bezšuvju caurules standarta ražošanas process?
C12200 bezšuvju cauruli parasti ražoekstrūzija vai pīrsingsliets sagatave, kam sekoaukstais zīmējumslai sasniegtu precīzus izmērus. Tas ir tadatkausētalai sasniegtu vēlamo temperatūru (O61, H55 vai H80) un pārbaudīta atbilstoši ASTM/ASME standartiem.
Produktu klāsts – vara izstrādājumi
| Kategorija | Kopējās formas / veidi | Tipiski pielietojumi |
|---|---|---|
| Vara caurule | Taisna caurule, Spolēta caurule, Kapilārā caurule, Iekšējā rievota caurule | Kondicionieris, saldēšana, siltummaiņi, santehnika |
| Vara loksne / plāksne | Flat sheet, coiled strip (thick plate: >6 mm, plāna loksne: 0,2–6 mm) | Jumtu segumi, industriālie paneļi, transformatori, blīves |

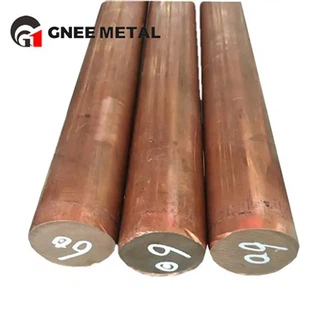

| Vara stienis / stienis | Apaļstienis, sešstūra stienis, kvadrātveida stienis, kopne | Elektriskās detaļas, apstrādes daļas, zemējuma stieņi |

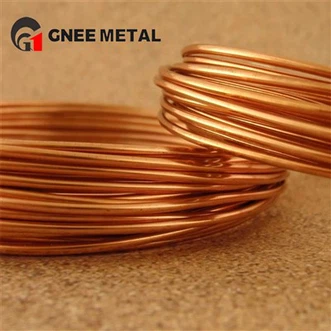

| Vara stieple | Apaļa stieple, plakana stieple, konservēta stieple, tukša vara stieple | Kabeļi, uztīšanas vadi, rotaslietas, siets, elektrības vadītāji |
Pēc izvēles — detalizētas specifikācijas kolonnas
| Produkts | Materiāla pakāpe | Diametrs / Biezums | Platums | Garums / Spoles ID | Standarta |
|---|---|---|---|---|---|
| Vara caurule | C12200, C11000 | 3–100 mm (ārējais diametrs) | – | 3–6 m / spole | ASTM B280, EN 1057 |
| Vara loksne | C11000, C10200 | 0,3–20 mm | 200–1000 mm | 1000–3000 mm | GB/T 2040, ASTM B152 |
| Vara stienis | C11000, C18200 | 3–80 mm (dia.) | – | 2–4 m | ASTM B187, EN 12163 |
| Vara stieple | C11000, C10100 | 0,1–6 mm (dia.) | – | spole (50–200 kg) | ASTM B3, IEC 60228 |
Mūsu rūpnīca
Mūsu rūpnīca ir aprīkota ar integrētām ražošanas līnijām vara caurulēm, loksnēm, stieņiem, stieplēm un sloksnēm, kurās ir uzlabotas ekstrūzijas, velmēšanas, vilkšanas un atkausēšanas iekārtas. Mēs izmantojam precīzas iekārtas, piemēram, nepārtrauktas liešanas un velmēšanas līnijas, ātrgaitas stiepļu vilkšanas mašīnas- un hidrauliskās preses, lai nodrošinātu konsekventus izmērus un virsmas kvalitāti. Kvalitātes kontrolei mums ir iekšējais-testēšanas centrs, kas aprīkots ar spektrometriem, stiepes testētājiem, cietības testeriem, virpuļstrāvas defektu detektoriem un metalogrāfiskajiem mikroskopiem, kas ļauj pārraudzīt materiāla sastāvu, mehāniskās īpašības un virsmas defektus katrā ražošanas posmā.
